Quyida 12.9-sinflar uchun eng batafsil qo'llanma - CNCni o'zgartirish vositasi (Shimlar va nostandart prog ')vintlar), texnik asos va amaliy rahbarlarni qoplash.
I. aksessuar funksiyasi haqida o'ylash
Shimlar: Qo'shishlarni qo'llab-quvvatlang, kesishni qo'llab-quvvatlang, cholg'u satr markazidagi asboblar sathini moslashtirish uchun Qo'shish balandligini sozlang va joylashtiring.
Moddiy materiallar: odatda qattiq va qattiqlangan po'lat.

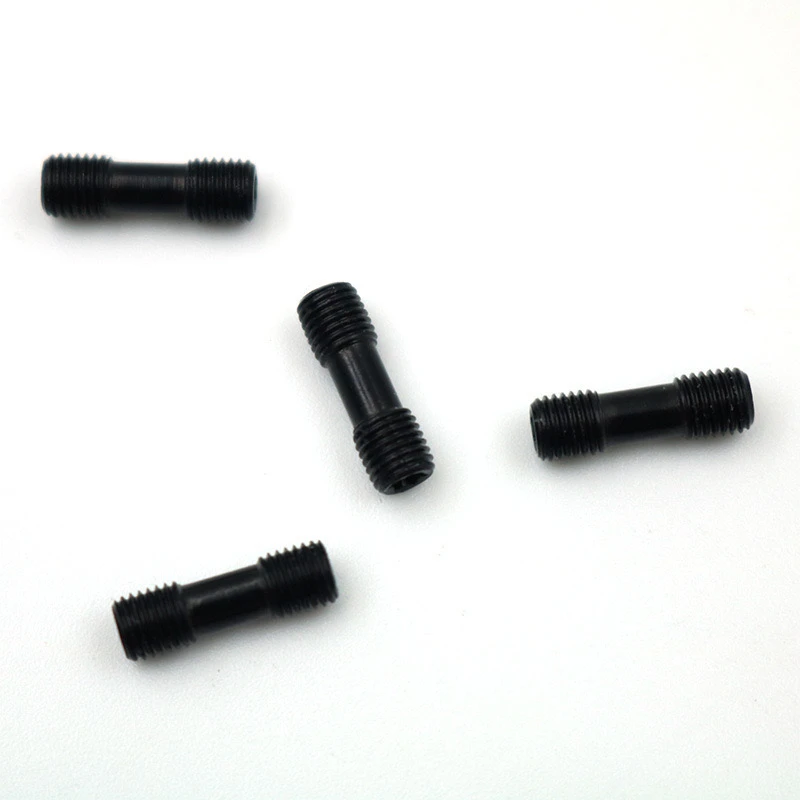

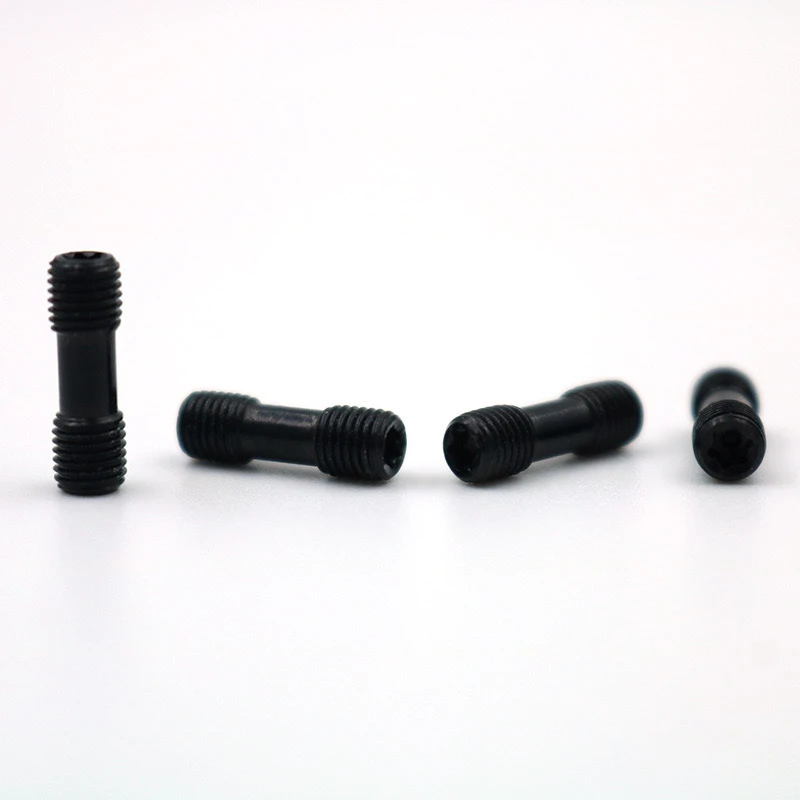

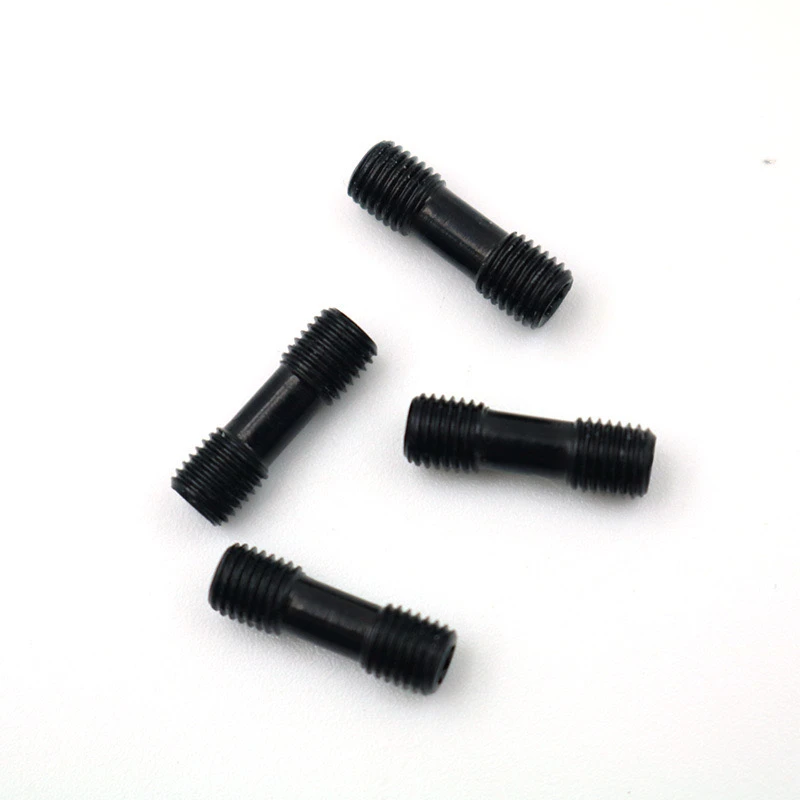

Nodajning nostandart vintlar (m5 / m6 / m8)
Xususiyatlari: 12.9-darajali darajali, ikki mavzuli dizayn (ehtimol har bir uchida turli xil shakllar / diametr bilan), maxsus qisilgan stsenariylar uchun mos keladi.
Maqsad: Asboblar paneliga ulanishni mahkamlaydi, nostandart asbob yoki maxsus shim konfiguratsiyasini joylashtiring.
II. Foydalanish bo'yicha ko'rsatmalar va ehtiyot choralari
1. O'rnatishni oldindan tayyorlash
Tozalash va tekshirish
Asboblar paneli teshikini tozalang, shimlar bilan aloqa qiling vavintyog 'va qoldiqlarni olib tashlash uchun spirtli ichimliklar bilan.
Ip yaxlitligini tekshiring (ayniqsa nostandart vintlar uchun, ular asboblar panelidagi teshikka mos kelishini tekshiring.
Aksessuarga moslikni tasdiqlang: Shim qalinligi kiritilgan modelga (qo'llanma qo'llanmasiga qarang) mosligini tasdiqlang.
Nodajning nostandart thinarinlari ikkita aniq uchni talab qiladi: bir uchi odatda asbobni ushlab turadi, ikkinchisi esa joyida turadi (ipni belgilash yoki o'lchash).
2. O'rnatish tartibi
Shimni joylashtirish
Shimni to'g'ri joylashtiring (Tillni tekshirib turing).
Qo'shishni o'rnatish
Qo'shimcha qirrali chekka to'g'ri yo'nalishga yo'naltirilishi kerak (masalan, tashqi burilish vositalari uchun kesish qirrasi yuqoriga qarab turishi kerak).
Stolni siqish
Zinapoyalar:
a. Birinchidan, vint egasiga teshikni qo'lda torting (noto'g'ri ishlanmaslik uchun).
b. Ikki bosqichda mahkamlash uchun moment kalitidan foydalaning: Redikaning 50% ni tashkil etish, so'ngra to'liq torting, so'ngra to'liq torting (masalan, m8 vintning tipik momentini) 25-30 ballni tashkil qiladi.
Asosiy ball:
Agar vintli iplar boshqacha bo'lsa, zararli tugaydi asbob egasini ta'minlaydi, ingichka uchi esa joylashtiring.
Moylash materiallaridan foydalanmang (bu ishqalanish koeffitsientiga ta'sir qilishi va kechki yoki gevşetin-ga olib kelishi mumkin).
3. Ishga topshirish va tasdiqlash
Balandlikni kalibrlash: TOP markazining balandligini tekshirish uchun asbobni setteridan foydalaning. Agar og'ish 0,02mm dan oshsa, silkining yoki uni sozlang.
Sinovni kesish: Mashinani past tezlikda choping va pichoq harakatlanishini kuzatish uchun hech qanday yuk yo'q. Birinchi qism ishlov berishdan so'ng, sirtni oxirigacha tekshiring.
III. Muvaffaqiyatli muammolarni bartaraf etish
Vintli buzilish:
Sabab: haddan tashqari toraytirilgan yoki noto'g'ri belgilangan iplar.
Qaror: Vintni almashtiring va asbob egalarini shikastlanish uchun tekshirish uchun moment kalitidan foydalaning.
Shiftni kiriting:
Sabab: notekis shim yoki etarli darajada qattiq burma.
Qaror: Shimning aloqa yuzasini yoqing va standart momentga yana torting.
IV. Ta'minot bo'yicha tavsiyalar
Doimiy tekshirish: Vintlarni har 8 soatda bo'shatish uchun tekshiring (markalash yordami).
Mehresory almashtirish tsikllari:
Shim: Agar belgi yoki kiyish 0,1 mm dan oshsalar.
12-sinf. Vintlar: 5 ta resursdan keyin yoki u deformatsiya kuzatilgan bo'lsa, bekor qiling.
Natijada standartlashtirilgan operatsiya va diqqatga sazovor e'tiborni tafsilotlarni aniqlash vositasi va ishlov berishning aniqligi sezilarli darajada yaxshilanishi mumkin. Tez almashtirish uchun aksessuar modelini yozib olish tavsiya etiladi.
