Bronni qanday o'rnatish kerak

Iplastmassa uchun nstallizatsiya

Issiq eritmaydigan yong'oq:

Issiq eritmani ajratish eng keng tarqalgan va standart kiritish usuli. Odatda u issiq eritma mashinasi yoki yong'oqni joylashtirish uchun qo'lda elektr lehim dasturi yordamida amalga oshiriladi.

In'ektsiya shakllantirilgan yong'oqlari:

Inyeksiya shakllantirishi, odatda 0,05 mm ichida yong'oqning teshik hajmini qattiq nazorat qilishni talab qiladi. Buning sababi shundaki, yong'oq qolip pin bilan o'rnatiladi va in'ektsiya shakllantiruvchi mashinasiga joylashtirilgan. Yong'oqni teshigi hajmi qolip pin hajmi bilan boshqariladi.

Ultrasonik yong'oq:

Ultrasonik ravishda joylash - bu ishning yong'oq va ichki yoki ichki yoki ichki molekulalari o'rtasida ishqalanishni keltirib chiqaradigan jarayon. Bu ishqalanish interfeysdagi haroratni ko'taradi. Harorat materialning yumshatuvchi nuqtasiga etib borganda, yong'oq plastik qismga o'rnatiladi. Vibratsiya to'xtaganidan so'ng, ish qismi bosim ostida soviydi va mustahkamlanadi.

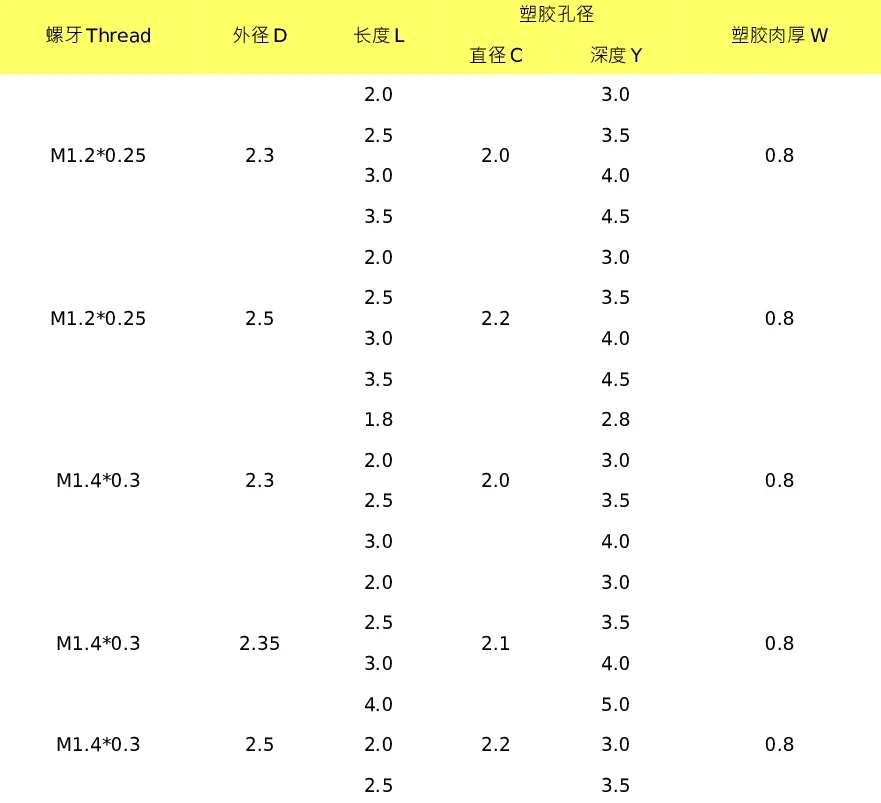

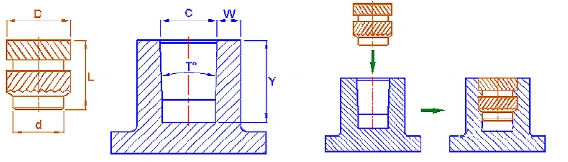

Plastik tesh dizayni va yong'oqni tanlash parametrlari

D o'lchovi (yong'oq bazasi):

D o'lchovi - bu hidoyat va joylashadigan qism deb ataladigan yong'oq bazasi. Yo'llab olishdan oldin, u plastik qismga mos keladi, shuning uchun dikitsion plastik xo'jayin teshigi (c) ni to'g'ri joylashtirishni osonlashtirish kerak.

D o'lchovi (yong'oq tashqi diametri):

D o'lchovi - bu yong'oqning tashqi diametri, bu plastik xo'jayin teshigi (c) ning ichki diametriga mos kelishi kerak. Odatda plastik xo'jayinning ichki diametri yong'oqning tashqi diametridan ko'ra 0,25-0,3 mm kichikroq.

L o'lchov (yong'oq uzunligi):

L plastik xo'jayin teshigini (y) chuqurligiga mos keladigan yong'oq uzunligini anglatadi. Umuman olganda, plastik teshigining chuqurligi plastik saqlash uchun ruxsat berish uchun yong'oqning uzunligi 0,5-1,mm kattaroqdir.

W o'lchov (plastik teshikning qalinligi):

V harfi plastik teshik devorining qalinligi. Plastik plastiklar teshigi devorining qalinligi odatda 0,8-1,8 mm yoki undan ko'p. Yong'oq qanchalik katta bo'lsa, plastik devor bo'lishi kerak bo'ladi.

Yong'oqni kiritishda plastik xo'jayin teshigini o'lchamining ta'siri

Agar yong'oq va plastmassa o'lchamlari to'g'ri bo'lsa, lekin g'ayritabiiy muammolar ro'y beradi, optimallashtirish dizayni hisobga olinishi mumkin.

1-misol: sayoz xo'jayin tuynog'ining chuqurligi tufayli rangsional kuch etarli emas

Agar xo'jayin teshi chuqurligi juda sayoz bo'lsa, ikki karra slotlangan yong'oqni tanlasangiz, yong'oqning uyasidagi plastmassaning etishmasligiga olib kelishi mumkin, bu esa past burish kuchiga olib keladi. Bunday hollarda, xo'jayin teshiklarini chuqurlikka yoki undan ko'pgacha bo'lgan xo'jayinning chuqurligini aniqlash tavsiya etiladi va yong'oq uzunligi 2,0 mm yoki undan ko'p bo'lishi kerak. Agar mog'or mog'orlash mumkin bo'lmasa, kattaroq uyaning uzunligi (BS1) bilan bir tekis sulumlangan yong'oqni (BS1) almashtirish, hamkorlikni yaxshilashga va rangsional kuchni oshirishga yordam beradi.

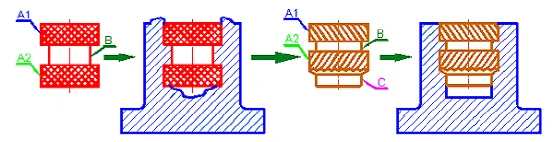

2-misol: plastmassa toshib, xo'jayinning teshiklarini yorish

Agar chap rasmda ko'rsatilgan yong'oq uslubi ishlatilsa, yong'oq A1 va A2 qismida, shuningdek, joylashtirish paytida A1 va A2 qismida kengayadi, bir qismi esa plastmassani oqimini qiyinlashtiradi. Bu plastmassa toshqini yoki yorilishga olib kelishi mumkin. Bunga yo'l qo'ymaslik uchun qo'llanmadan (C) yong'oqni plastik teshikda, samaradorlikni oshirish va hosildorlikni oshirishga yordam berish uchun qo'llanmaning qo'llanilishi mumkin. Yong'oqning dizayni, 90 darajali va 45 daraja burchakli grouge, rangsional kuchlarga qarshilik ko'rsatadigan yuqori darajadagi tugunlarni hosil qiladi.
