Olti burchakli yong'oqlarni to'g'ri o'lchash mahkamlagichni moslashtirish, xavfsiz mexanik yig'ish va aniq xarid qilish uchun juda muhimdir. Noto'g'ri o'lchovlar murvatning mos kelmasligiga-, yig'ishda qiyinchiliklarga va hatto xavfsizlikka xavf tug'dirishi mumkin.
Ushbu qo'llanma batafsil ma'lumot beradiolti burchakli yong'oqaniq o'lchash usullarini o'zlashtirishga yordam beradigan o'lchov qadamlari.
Olti burchakli yong'oqlarning asosiy tuzilishi
O'lchashdan oldin, olti burchakli yong'oqning asosiy tuzilishi va asosiy o'lchamlarini tushunish kerak. Olti burchakli gayka - bu qismlarni bir-biriga mahkam bog'lash uchun murvat yoki iplar bilan ishlatiladigan olti burchakli mahkamlagich.
O'lchov paytida quyidagi asosiy o'lchamlarga e'tibor bering:
Kvartiralar bo'ylab (AF)
AF olti burchakli gaykaning ikkita parallel tomoni orasidagi masofani bildiradi. Bu yong'oqda belgilangan asosiy o'lcham bo'lib, kalit yoki rozetkani tanlash uchun juda muhimdir.
Burchaklar bo'ylab (AC)
AC olti burchakli gaykaning ikkita qarama-qarshi burchagi orasidagi masofani bildiradi.
Ip diametri va pitch
· Ip diametri: murvat bilan bog'langan gaykaning ichki diametri.
· Pitch: metrik birliklarda millimetrda o'lchanadigan qo'shni iplar orasidagi masofa va imperator birliklarida dyuymdagi iplar (TPI).
Yong'oq qalinligi (balandligi)
Qalinligi gaykaning pastdan tepaga vertikal balandligini bildiradi, bu ipning ulanish uzunligi va yuk ko'tarish qobiliyatiga- ta'sir qiladi. Juda yupqa gayka uning yuk ko'tarish qobiliyatini- kamaytiradi, juda qalin gayka bo'sh joy va yig'ilishga ta'sir qilishi mumkin.
O'lchov uchun zarur bo'lgan asboblar
To'g'ri o'lchovlarni ta'minlash uchun quyidagi vositalar tavsiya etiladi:
· Vernerli kalibrlar yoki raqamli kalibrlar:AF, AC va qalinlikni o'lchash uchun ishlatiladi.
· Ip o'lchagich:Balandlikni o'lchash uchun ishlatiladi.
· Mikrometr (ixtiyoriy):Kichkina yong'oqlarni yoki nozik qalinligini o'lchash uchun javob beradi.
· Kattalashtiruvchi oyna yoki yordamchi yorug'lik manbai:Kichkina yong'oqlarni yoki eskirgan iplarni tekshirishga yordam beradi, aniq o'lchovlarni ta'minlaydi.
Maslahat:Chang, yog 'yoki burmalar o'qishga ta'sir qilmasligi uchun o'lchashdan oldin yong'oq va asboblarni tozalang.
Olti burchakli yong'oqni o'lchash bosqichlari
1-qadam - Qarama-qarshi tekisliklarni o'lchash (AF)
1. Yong'oqning ikkita parallel tekisligi o'rtasida kaliperlarni qisqich bilan mahkamlang.
2. Burchakli o'lchovlardan kelib chiqadigan xatolarni oldini olish uchun kalibrlarni parallel tekisliklarga perpendikulyar tuting.
3. Kalibrlarni muloyimlik bilan yoping, faqat yong'oq yuzasiga tegish uchun etarli; pastga bosmang.
4. O'lchamni (millimetr yoki dyuym) o'qing va yozib oling.
5. Texnik xususiyatlarni tasdiqlash uchun standart o'lchamli jadvallar (ISO, DIN, ANSI) bilan solishtiring.
2-qadam - Diagonal o'lchamlarni o'lchash (AC)
1. Ikki burchak orasidagi masofani kaliperlar bilan o'lchang.
2. To'g'riligini ta'minlash uchun kalibrlarni gaykaning burchak nuqtalari bilan to'g'rilab turing.
3. Kosmik dizayn yoki yuqori{1}}momentli ilovalarda foydalanish uchun maʼlumotlarni yozib oling.
3-qadam - Ipning diametri va balandligini o'lchang
1. Yong'oqning ichki diametrini kaliperlar yoki ip o'lchagich yordamida o'lchang.
2. Qatlamni murvatga mos kelishiga ishonch hosil qilish uchun ip o'lchagich bilan o'lchang, masalan, M8 x 1.25. 3. Aşınma yoki burmalar o'lchovga xalaqit bermasligi uchun iplarning silliqligini tekshiring.
4-qadam - Yong'oq qalinligini o'lchash
1. Kaliperlar yoki mikrometr yordamida gaykaning pastdan tepasiga vertikal balandlikni o'lchang.
2. Yong'oqning texnik xususiyatlariga muvofiqligini tasdiqlash uchun standart qalinlik jadvaliga qarshi tekshiring.
3. Qalinligi ipning ulanish uzunligiga va yuk-ko'tarish qobiliyatiga ta'sir qiladi; tanlangan yong'oqning dizayn talablariga javob berishiga ishonch hosil qiling.
O'lchov asboblari

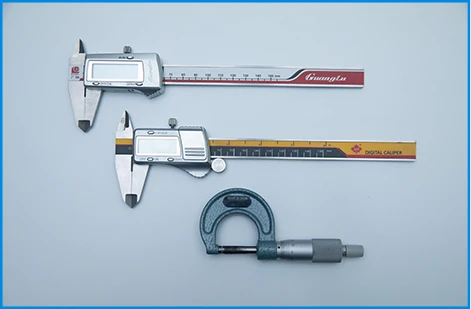

Klips mikrometri

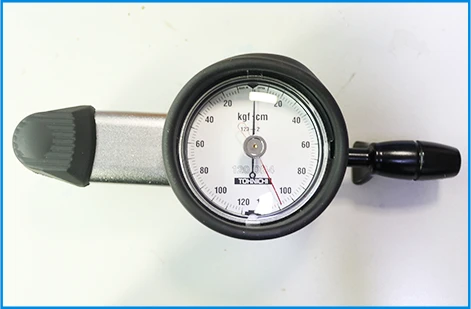

Moment

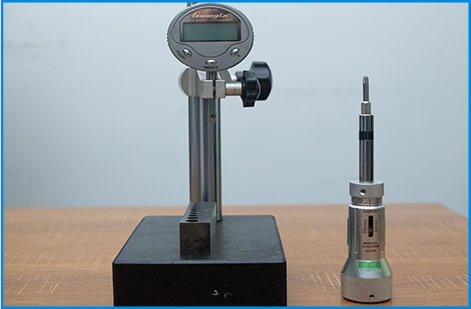

Chuqurlik mikrometri

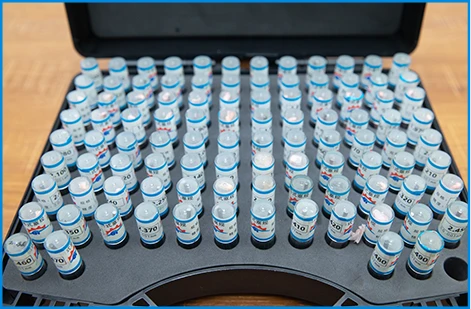

vilka

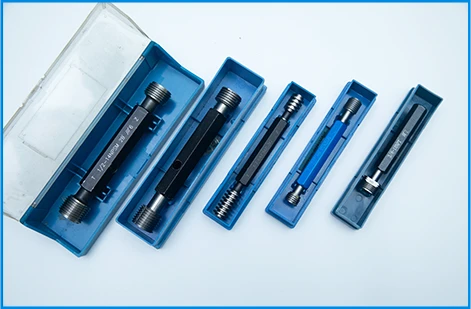

Ip ko'rsatkichi

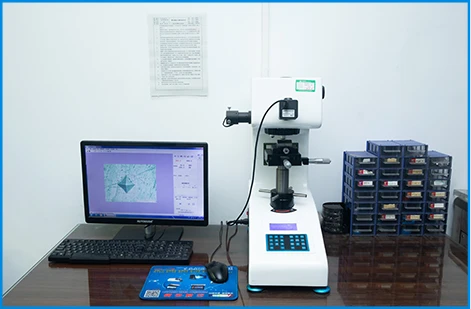

Qattiqlik o'lchagich
Proyektor

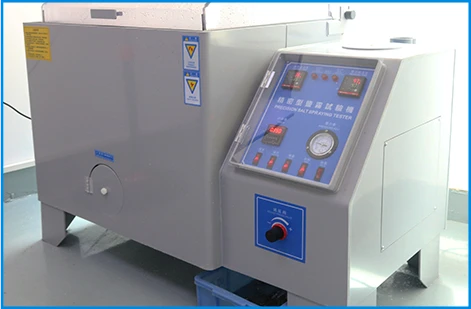

Tuz purkash sinovi
Olti burchakli yong'oqni o'lchash aniqligini yaxshilash bo'yicha maslahatlar
Toza, barqaror va yaxshi{0}}yoritilgan oʻlchash muhitini tanlang.
O'lchovdan oldin, asbobning sirpanishi va xatolarining oldini olish uchun ish yuzasi tekis va tebranishsiz ekanligiga ishonch hosil qiling. Etarli yorug'lik yong'oqning qirralarini va ip detallarini aniq ko'rishga yordam beradi.
Xuddi shu o'lchamni bir necha marta o'lchab, o'rtachani oling.
AF (qarama-qarshi tomonlar), AC (qarama-qarshi diagonallar) va qalinligi kabi asosiy o'lchamlarni kamida uch marta o'lchash va keyin o'rtachani olish tavsiya etiladi. Bu tasodifiy xatolarni minimallashtiradi va o'lchov natijalarining ishonchliligini oshiradi.
Ishlatishdan oldin asboblar nolga tenglashtirilganligiga va kalibrlanganligiga ishonch hosil qiling.
Raqamli kalibrlar, nousli kaliperlar yoki mikrometrlarni ishlatishdan oldin nolga tenglashtirish kerak. Toʻgʻri natijalarga erishish uchun, ayniqsa, yuqori{1}}aniqlikdagi oʻlchovlar yoki uzoq{2}}foydalanishdan keyin asboblaringizni muntazam ravishda sozlang.
O'lchov ma'lumotlarini yozib oling
Har bir o'lchovdan so'ng, o'lchamlarni daftar yoki elektron jadvalga yozib olish tavsiya etiladi, jumladan AF, AC, ip diametri, pitch va qalinligi.
Birliklarni tekshirish (Metrik yoki Imperial)
O'lchov vaqtida birliklarga katta e'tibor bering; metrik (millimetr) va imperial (dyuym) aralashmasligi kerak.
Umumiy o'lchov xatolari
· Noaniq asboblardan foydalanish (masalan, o'lchagichlar) jiddiy xatolarga olib keladi.
· Perpendikulyar bo'lmagan{0}}burchaklarda o'lchash AF yoki AC og'ishlariga olib keladi.
· Ip diametri, pog'onasi yoki qalinligiga e'tibor bermaslik moslamaning buzilishiga olib keladi.
· Metrik va imperial birliklarni aralashtirish sotib olishda xatolarga olib keladi.
Xulosa
Olti burchakli yong'oqlarni o'lchash qarama-qarshi tekisliklarga (AF), qarama-qarshi diagonal o'lchamlarga (AC), ipning diametriga, pitchiga va qalinligiga e'tibor berishni talab qiladi. Tegishli asboblardan foydalanish va tartib-qoidalarga qat'iy rioya qilish, gayka va murvat o'rtasida mahkam o'rnatilishini ta'minlaydi, yig'ish muammolarini oldini oladi. Aniq o'lchov nafaqat mexanik yig'ishda yordam beradi, balki xarid samaradorligi va xavfsizligini ham oshiradi.
TSS
Savol: Olti burchakli gaykani o'lchashning eng oddiy usuli qanday?
Javob: Raqamli kalibrlardan foydalanish AF, AC va qalinlikni o'lchashga qodir bo'lgan eng tez va eng aniq usuldir.
Savol: Nega ipning balandligi muhim?
Javob: Ipning qadami gaykaning murvat bilan silliq bog'lanishi mumkinligini aniqlaydi. Noto'g'ri ip qadami ipning shikastlanishiga yoki bo'shashishiga olib kelishi mumkin.
Savol: kalibrsiz o'lchash mumkinmi?
Javob: Qo'pol o'lchov uchun o'lchagichdan foydalanish mumkin, ammo aniqlik past. Aniq o'lchash uchun kaliper yoki mikrometrdan foydalanish tavsiya etiladi.
Savol: Yong'oqning standart o'lchamli yoki yo'qligini qanday aniqlash mumkin?
Javob: AF, AC, ip diametri va qalinligini ISO, DIN yoki ANSI standart o‘lchamli jadvallari bilan solishtiring.
Savol: O'lchov asboblarini qanchalik tez-tez kalibrlash kerak?
Javob: Foydalanish chastotasiga qarab, aniq o'lchovlarni ta'minlash uchun har 6-12 oyda kalibrlang.
