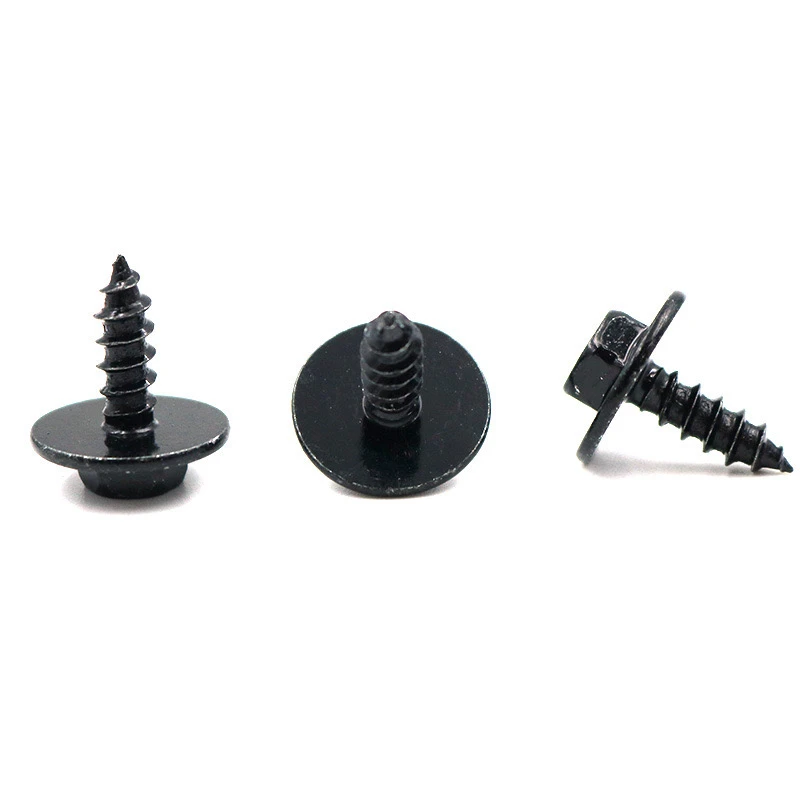

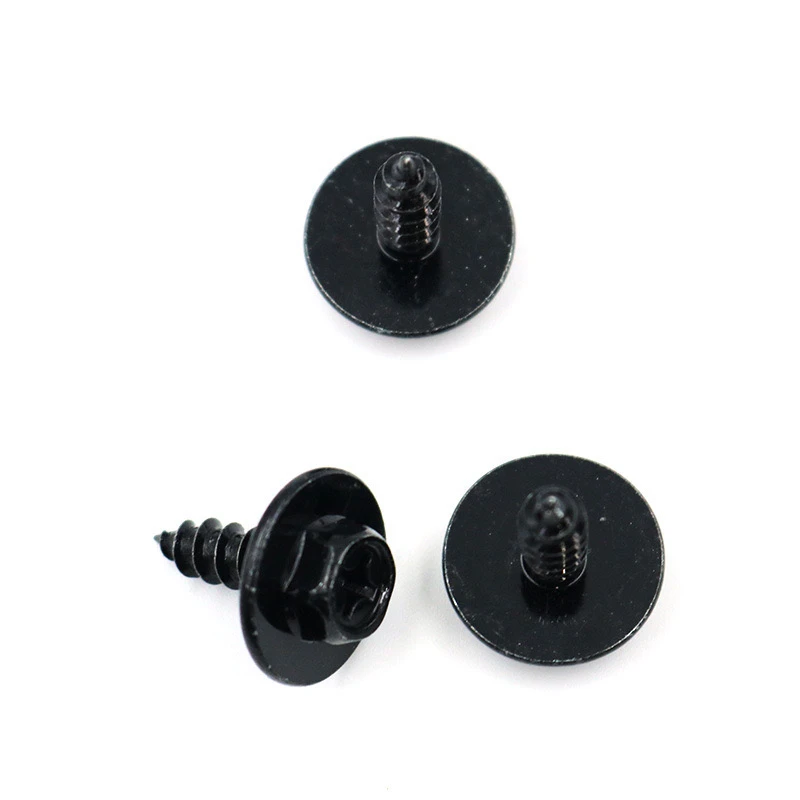

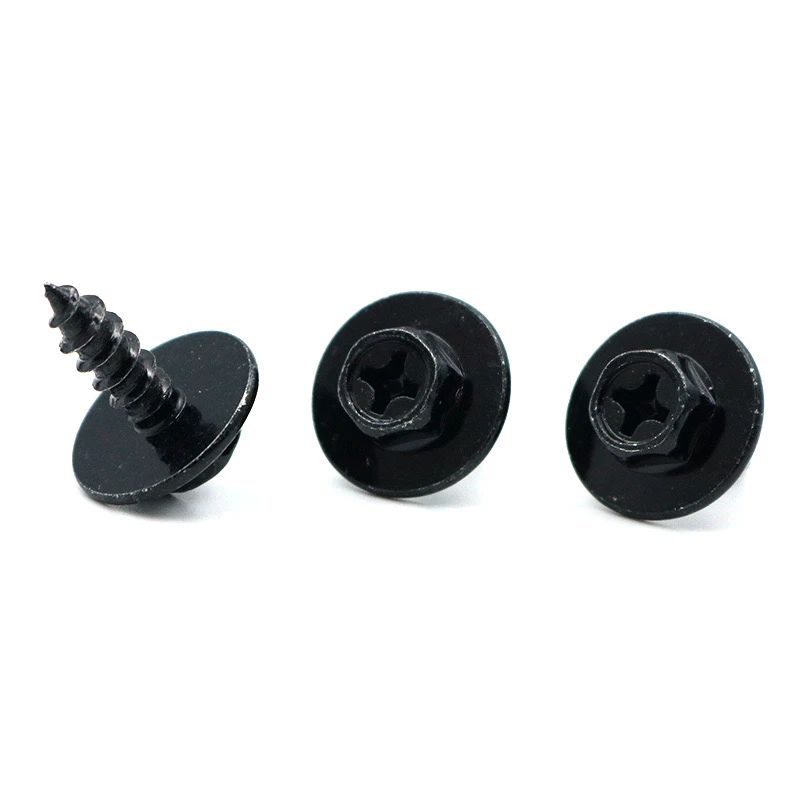

Ushbu nostandart, sovuq-to'qilgan uglerod po'lat sinkelly alboyel alboyonl o'z-o'zini urish vidaQora, kattalashtirilgan yuvish vositasi yuqori samarali mahkamlagich. Bu yuzaga davolashning ushbu batafsil texnik tavsifi asosiy ball to'plash, professionallik va amaliylik muhim nuqta va amaliylik bilan tashkil etiladi.
1. Substratni artish
Devoring: 5-10 daqiqa davomida 5-10 daraja ishqorli eritma (pH 10-12) yordamida sovuq joylashtirilgan sirtdan yog'ni olib tashlang.
Kislota tozalash: Haddan tashqari korroziyani oldini olish uchun 1-3 daqiqa davomida xlorid kislotasi yoki oltingugurt kislotasidan foydalaning.
Fosformatiya: Sink fosfat qoplamasi (1,5-3,0 g / m / m / m / m / m / m²) keyingi qoplamalarning yopishqoqligini yaxshilaydi va yuqori yuk ko'tarish uchun mos keladi.
2. Rux - nikel qotishmalari
Vanna formulasi: zng 8-12 g / l, ni 1-2 g / l (ZN-NI nisbati 12-15: 1)
Alkaline tizimi (pH 13-14), qo'shimchalar tarkibiga murakkab vositani (masalan, masalan) va yoritgich kiradi
Jarayon parametrlari: hozirgi zichlik 2-4 A / DM², harorat 20-30 daraja, 15-25 minut. Katodning harakati (15-20 marta / daqiqada) bir xillikni ta'minlaydi.
Davolashdan keyingi davolanish: uch bosqichli kontsertli yuvish → PASSIATION (CRIVEN CHROME CRIFIYAM 0,5-1,0 g, pH 4.5-5.5) → muhrlash (Silman tizimi)
3. Qora yuzani davolash usuli
Qoralash jarayoni parametrlari
Qora yo'llama: plitkadan keyingi xromatni konvertatsiya qilish. Kam qimmat, ammo o'rtacha qarshilik qarshilik (tuz purkagi 48 soat).
Organik qoplama: Epoksi elektrotatik spray qoplamasi, qalinligi 20-30 mmm, tuz purkagi 500 soat yoki undan ko'p.
Oksidiya qorayishi: ishqorli yuqori haroratli oksidlanish, dekorativ, zang himoyasi yo'q.
4. Asosiy ishlashni tekshirish
Yopish testi: o'zaro kesish testi 0 darajasiga etadi, bayroq testi (90 daraja) po'stlog'ini ko'rsatmaydi.
Corrosion Resistance: Neutral salt spray test for >1000 soat, qizil zang (rux-nikoh qotishma + plomba).
Ishqalanish koeffitsientining boshqaruvi: Kofed vintlar 0,10 va 0,15 oralig'ida ishqalanish koeffitsientiga ega bo'lishi kerak.
6. Mahsulot choralari
Hydrogen Embrittlement Risk: Dehydrogenation treatment at 200°C for 2 hours must be performed within 4 hours after electroplating (required for hardness >32 HRC).
Rang izchillik: Qora oyoqli hammom eritmasi ni²⁺ tarkibi uchun muntazam ravishda tahlil qilinishi kerak (uni boshqarish<5ppm to prevent flaking).
Ushbu jarayonning zanjiri dizayni yuqori korroziyaga qarshi qarshilik ko'rsatadi (mot qora), funktsionallik va fotovoltaik o'rnatish tizimlari kabi talabchan muhitga mos keladi. Haqiqiy ishlab chiqarishda qoplama yopishuvi va ipni aniqligini tekshirish uchun kichik bir partiya sinovini o'tkazish tavsiya etiladi.
