- bosh hexagonSoket vintlariYarim - oqim dizayni umumiy mexanik mahkamlagichdir. Quyida -} {}}}}}}}}}}}}}}} bosh hakchakka rozetkalarini vintlardek ishlatishni tushuntiradi. Ushbu bo'lim ularning xususiyatlarini, amaldagi stsenariylar, foydalanish bo'yicha ko'rsatmalar, asosiy mulohazalar va tez-tez beriladigan savollarni qoplaydi.

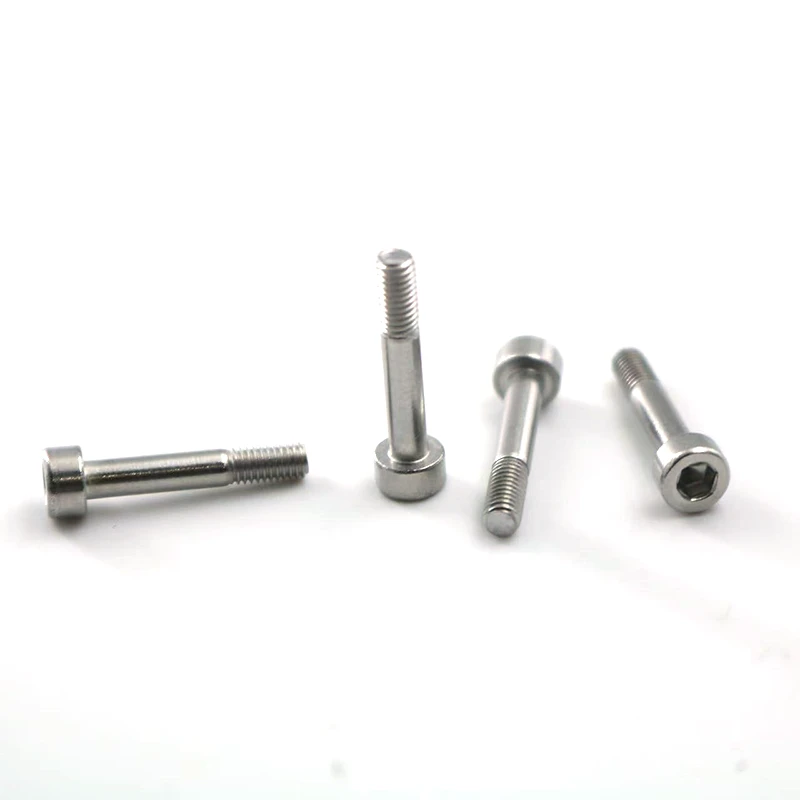

1. Kubok - bosh hexagon rozetkasi bosh vintlardek - iplar dizayni bilan
- bosh: tekis yuqori va vertikal silindrin tomonlari bo'lgan silindrsimon bosh. Ushbu dizayn katta kalitlar bilan aloqa qilish, - bosimni ta'minlaydi.

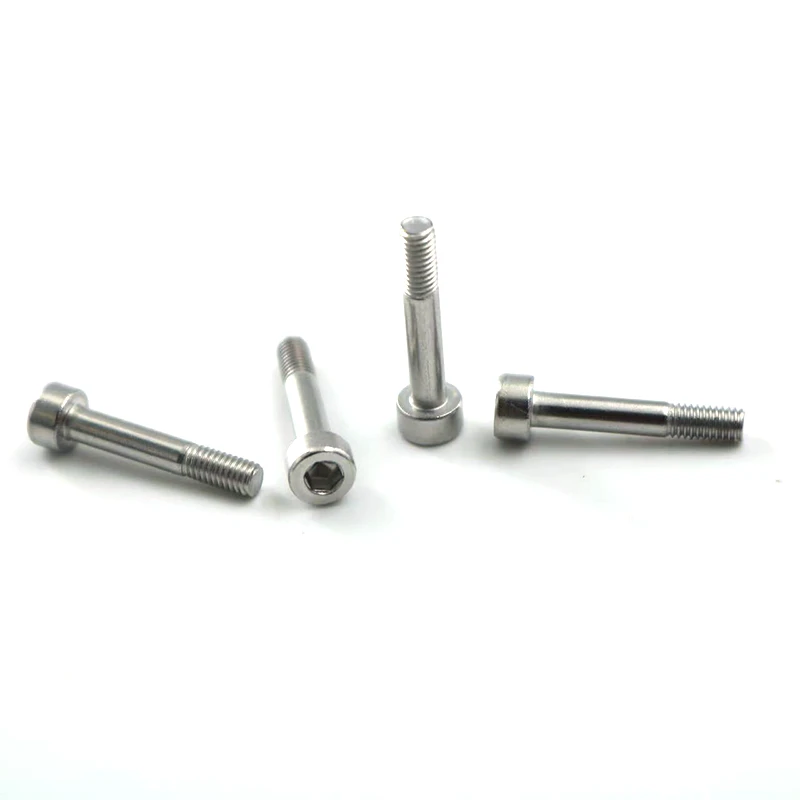

Hexagon: boshning olti burchakli tuynaga ega va siqish va yumshatish uchun allen kalitini talab qiladi.

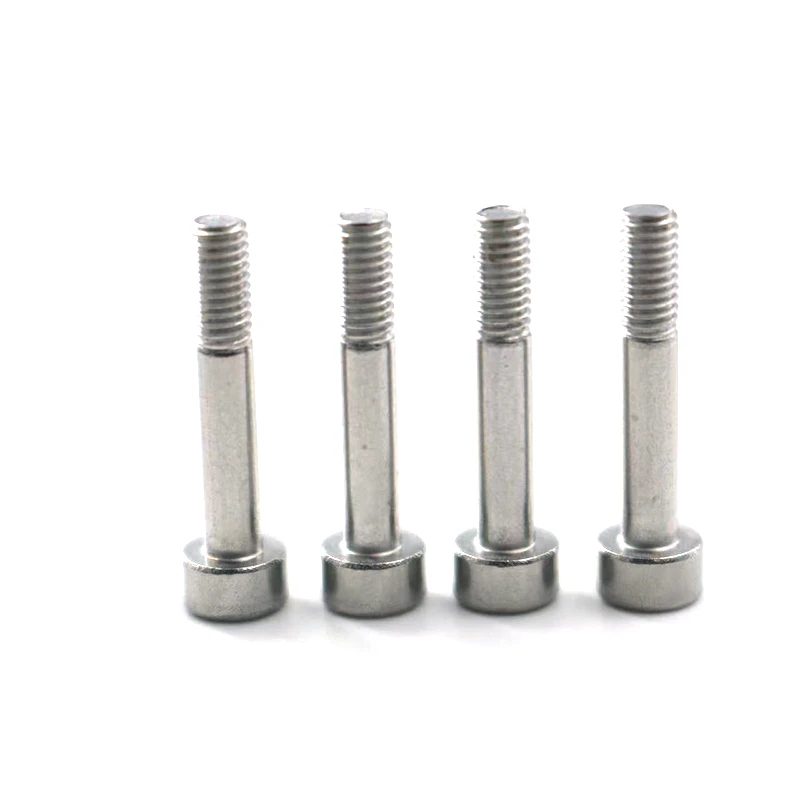

Yarim - Mavzu: Vint Shank ikkita bo'limdan iborat:
Tekis: belgilangan uzunlikdagi o'qilmagan bo'limi.
Mavzu: tishli bo'lim.
Metrik xususiyatlar (m3, m4, m5): Nominal ip diametrini anglatadi. M3 3mm, m4 4Mm va m5 5mm. Bular eng ko'p ishlatiladigan metrik vint o'lchamlari.
Chop etish uchun mo'ljallangan: tekis qalqon, ulangan komponentning - orqali o'tish yoki yaqin tozalash kerak. Bu shiplar varaqalarida qatnashishning oldini olishni, shu bilan ularni zarardan himoya qilishda joylashish, markazlashtirish, markazlashtirish va kesish ishlarini ta'minlaydi. Istalgan qism kuchli eksenal siqilish kuchini ta'minlaydigan boshqa qismning ipining ipini to'liq jalb qiladi.
II. Arizalar va afzalliklar
Arizalar: aniq joylashishni va markazlashtirishni talab qiladigan ulanishlar: silliq novda ikki qism orasidagi radial harakatlanishining oldini olish uchun - teshikka mos keladi. Umumiy dasturlar mexanik tuzilmalar, Jigs, qoliplar, avtomatlashtirish uskunalari va 3D printerlari kiradi.
Qarash qobiliyatini talab qiladigan ulanishlar: Silliq novda katta diametrga ega (ipning asosiy diametri bilan teng) va vida o'qiga perpendikulyar kuchlarga ega bo'lishiga olib keladi.
Tez-tez desermentni talab qiladigan ulanishlar: Oltongonli bosh drayveri yuqori momentni taklif qiladi va phillips yoki sloted vintlaridan ko'ra ko'proq ishonchli bo'ladi.
Kosmik cheklovlarni talab qiladigan ilovalar: Oltinalik bosh vintlar bilan taqqoslaganda, kubok boshi hech qanday sharqqa ega emas va faqat ishoq uchun bitta teshikni talab qiladi.
Afzalliklari: yuqori yuk - - - Imkoniyatlar katta aloqa joyiga, yuqori pregoh va xavfsiz ulanishga ega.
Yuqori aniqlik: Oltinalik bosh drayveri sirpanish uchun kamroq moyil bo'lib, aniq momentni qo'llashi mumkin.
Toza va estetik yoqimli: O'rnatgandan so'ng, boshni sinchkovlik bilan, unga qaraganda ko'proq sanoat va baquvvat ko'rinishni beradi.
III. Batafsil foydalanish darajasi va usullari
Tayyorgarlik:
To'g'ri vintni tanlang: dizayn talablariga muvofiq vintning texnik xususiyatlarini, uzunligi va ishlash reytingini tasdiqlang. To'g'ri olti burchakli kalitni tanlang: Har doim vintli bosh o'lchamiga mos keladigan kalitdan foydalaning.
Ogohlantirish: pastki kalitdan foydalanish kalitni va vintli teshikka zarar etkazishi mumkin, uni vintni olib tashlash imkonsiz qiladi.
Ishlov-teshiklar
Teshiklar orqali: burg'ulash tuynuklari vintli po'stlog'ining diametridan biroz kattaroq bo'lishi kerak (masalan, m4 po'stlog'i taxminan 4,2 yoki 4,3 mm gacha burilish bo'lishi mumkin). Purlangan mil silliq va qimirlamay o'tishini ta'minlang.
Tishli teshiklar: urish talab qilinadi. Qat'iy standartlar burg'ulash tuyg'uni diametri: iplangan teshikning chuqurligi vida qo'yilgan uzunligi kamida 1,2 baravar ko'proq bo'lishi kerak.
O'rnatish qadamlari:
Hizalash: Ikki qismini ulangan va teshik orqali va ipni moslashtirishni ta'minlash.
Qarzlar: Vintning qoniqlangan milni yuqori qismning teshigi orqali joylashtiring.
Qo'shish: ohista chiziqning ipining ipining ipining ipining ichiga bir necha marta burab, ekish va iplar muammosiz shug'ullanishini ta'minlash uchun qo'l bilan bir necha marta burang. Hech qachon vintni kalit bilan majburlamang, chunki bu iplarni osongina zarar etkazishi mumkin.
Taqqoslash: To'g'ri o'lchamdagi to'liq o'lchamdan foydalanish, vintli boshni to'xtab qolguncha joylashtiring. Soat yo'nalishi bo'yicha teng ravishda torting.
Torke: Tirik mexanik ulanishlar uchun Tavkamning kalitidan foydalaning Tavkament qiymatiga qarab muzlatish kalitidan foydalaning. Bu vintni buzmasdan etarli oldindan oldindan tayyorlaydi.
IV. Asosiy mulohazalar va umumiy xatolar
Tekshirish xatosi: nomaqbul yoki eskirgan kalit yordamida vintli iplar sirtining asosiy sababi. Mavzular sirpanish bilan olib tashlash juda qiyin bo'ladi.
Qishloq operatsiyasi: kalitni vertikal ravishda kiritmaslik va bosimni qo'llamaslik, kontakt maydonini qisqartirish va sirpanishni keltirib chiqaradigan vintli teshikka zarar etkazishi mumkin.
- teshik va iplangan teshik o'lchamlari
Xato: tishli bazali teshikka o'xshash o'lchamdagi teshikni burg'ulash. Bu parlatilgan novda o'tindan o'tib, ulanishni shikastlaydigan iplarga qarshi yoki unga ishlov berishga olib kelishi mumkin.
Xato: ipni teshik bilan bir xil o'lchamda burg'ulash. Bu samarali ipni shakllantirishning oldini olish va natijalar qisqarish kuchining etishmasligining oldini oladi.
Noto'g'ri kesish moment
- Boositsing: ulanish xavfsiz emas va ishlash paytida osongina bo'shashishi va tushishi mumkin.
- ustidan: Bu vintni cho'zish, sindirish yoki ipni ipning ipidagi ipni chiziqqa tortishiga olib kelishi mumkin ("Tasdiqlash"). M3 va M4 kabi kichik vintlar juda ozuqa va ayniqsa buzilishga moyil.
TOZALASH: O'rnatishdan oldin vintli teshikka temir tanlanganlik va ulanish kuchiga ta'sir qilishi mumkin, vintli teshikdan xoli, chunki bu moment aniqligi va ulanish kuchiga ta'sir qilishi mumkin.
Ushbu tuzilgan va yaxshi - Foydalanuvchi qo'llanmasi sizga ushbu vintni samarali tushunish va ushbu vintni samarali tushunishga, ushbu vintni samarali ishlatishni va siz xohlaganingizni qadrlashni ta'minlashga imkon beradi.
