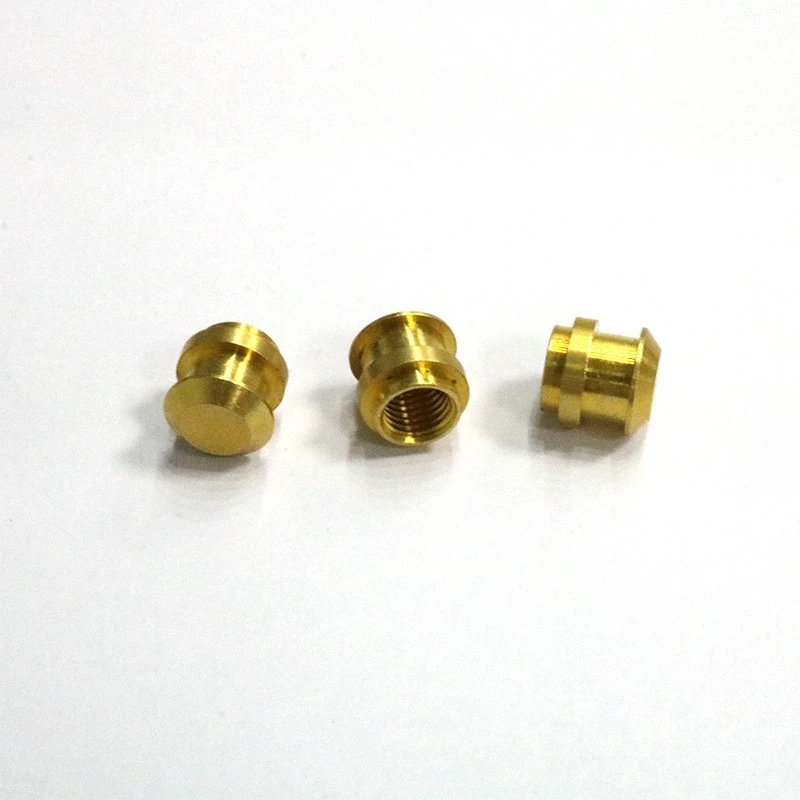

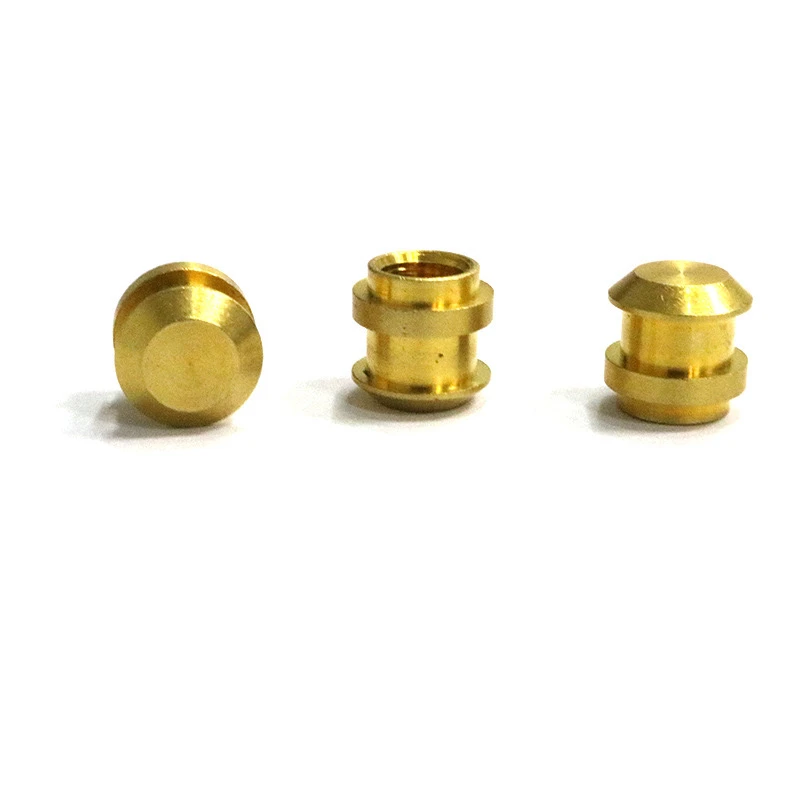

Mis yong'oq ustuni (mis prog ', ipli misli sifatida ham tanilgan), odatda elektron uskunalar, mexanik inshootlarda yoki plastmassa qismlarda, ularni mahkamlash, qo'llab-quvvatlash yoki o'tkazish uchun ishlatiladigan metall ulagich. Quyida mis yong'oq ustunining foydalanish va ehtiyot choralari:
1. Mis yong'oq ustunining umumiy turlari
Teshik turi orqali: ichki ustundan o'tib, ichkarida va tashqarida iplar mavjud.
Ko'r tuynuk turi: ichki iplar bilan atigi bir uchi bor va boshqa uchi yopiq.
Matbuot turi: bosim bo'yicha plastik yoki metall substratga kiritilgan.
Payvandlash turi: payvandlash bilan substratga mahkamlangan (masalan, lazer payvandlash).
2. O'rnatish asboblari va materiallari
Asboblar: Elektr lehimlashingiz temir (payvandlash uchun), issiq matbuot, pilatlar, tornavit, kalitni, joylashtirish va boshqalar.
Yordamchi materiallar: issiqlik o'tkazuvchan silikon moyi (issiqlik tarqalishi uchun), elim (gevşetekish uchun), tozalagich (oksid qatlamini olib tashlash uchun) va boshqalar (oksid qatlamini olib tashlash uchun)
3. O'rnatish bosqichlari
1. Press-ulanish usuli (plastik qismlarga tegishli)
Zinapoyalar:
Mis yong'oq ustunining tashqi diametriga mos keladigan plastik qismdagi teshikni oldindan qayta ishlash (teshikning diametri bir oz kichikroq, ammo aralashish uchun mos keladigan).
Miska yong'oq ustunini yoki plastmassa teshiklarini (issiq tugmachani) (issiq tugmachani) va yong'oq ustunini kesish vositasi bilan teshikka bosing.
Sovutgandan so'ng, plastmassa qoqilib, yong'oq ustunini tuzatadi.
Izohlar:
Plastik qismning deformatsiyasini oldini olish uchun haroratni boshqaring.
Tilting oldini olish uchun bir xil bosing.
2. Lehim usuli (metall substratlarga tegishli)
Zinapoyalar:
Substrat va mis yong'oq ustunining yuzasini tozalang va oksid qatlamini olib tashlang.
Exchang lehimlash temir yoki oqovander-ni ishlating, lehim bilan metall substratda yong'oq ustunini tuzatish uchun foydalaning.
Sovutgandan so'ng, lehimchining bo'g'imi qat'iyligini tekshiring.
Izohlar:
Mis tezda issiqlikni o'tkazadi, shuning uchun yuqori quvvatli lehimlash temir kerak.
Leadder ipni yotganidan saqlaning.
3. Tishli vint usulida (o'rnatilgan o'rnatish)
Zinapoyalar:
Substratdagi bo'shliq teshiklari (mis yong'oq ustunining tashqi iplarini moslashtirish).
Kichik miqdordagi ipni qo'llang va mis gayk ustunini substratga aylantiring.
Siqilishdan keyin barqaror ulanish hosil bo'ladi.
Izohlar:
Ichki iplarga kirib bormaslik uchun o'rtacha miqdordagi ipni ishlating.
Iplarga zarar etkazishining oldini olish uchun vertikal ravishda ushlab turing.
IV. Foydalanish uchun ehtiyot choralari
Zulmatga qarshi:
Tebranish muhitida ipdan elim (masalan, joylashuvi kabi) yoki bahor yuvishmalarini qo'shing.
O'tkazib berish talablari:
Agar o'tkazuvchanlik uchun foydalanilsa, yong'oq ustuni orasidagi kontakt yuzasi kontakt yuzasi toza, kerak bo'lganda ushlab turing va kerakli pastadirni qo'llang.
Korroziya qarshiligi:
Nikel bilan qoplangan yoki qalay bilan qoplangan mis yonbag'ir ustuni afzal ko'riladi.
Issiqlikni buzish dizayni:
Agar issiqlik tarqalishi uchun ishlatilsa, kontakt yuzasiga termal moyni qo'llang va qattiq moslash hosil qiling.
Haddan tashqari yuklaning:
Mis yumshoq, va ipni sirpanishning oldini olish uchun Tercha tutashish paytida kuchni boshqarish kerak.
