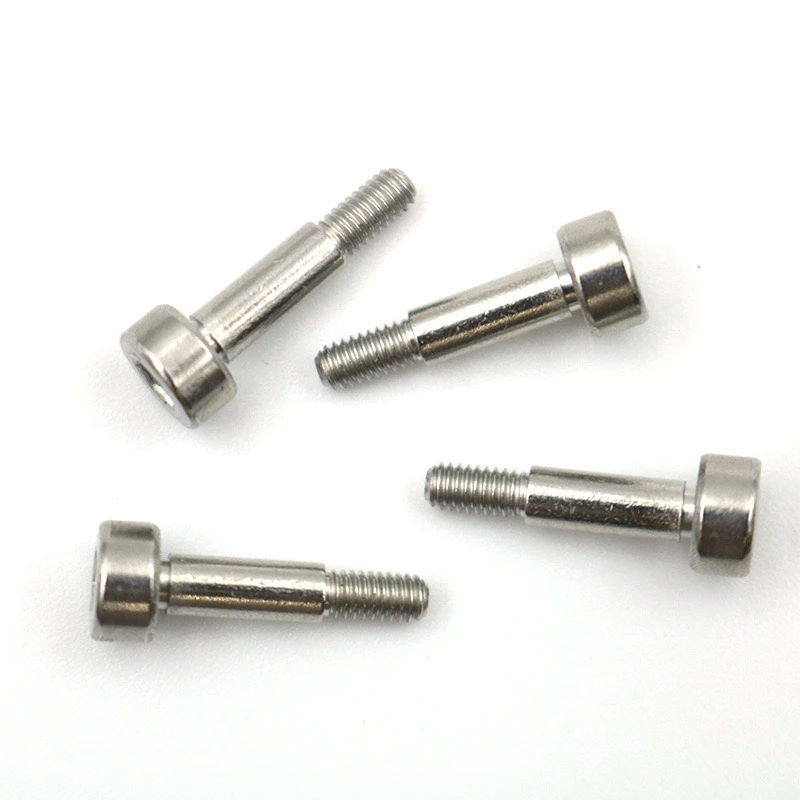

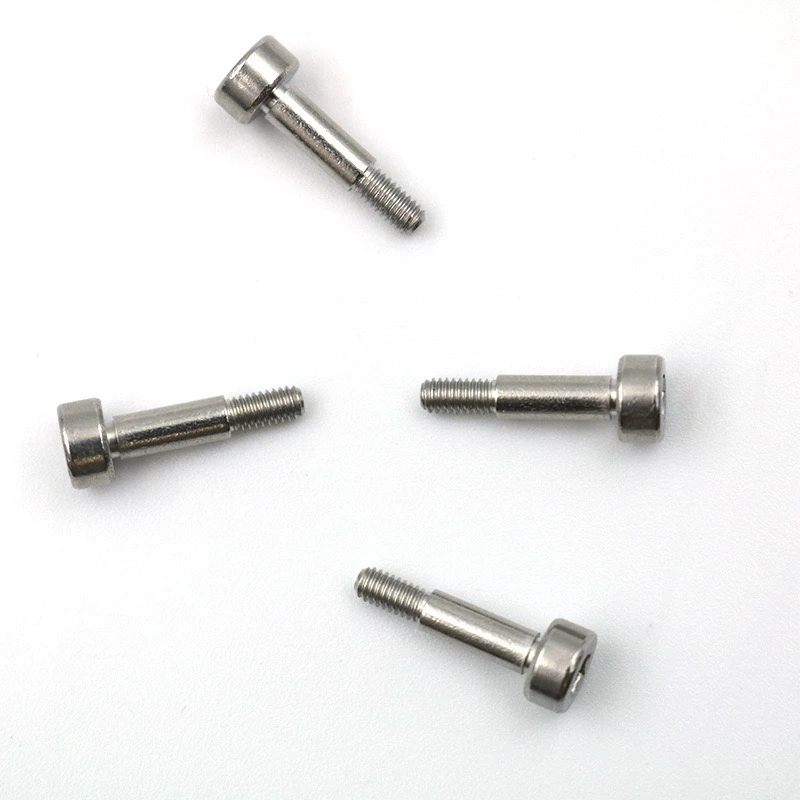

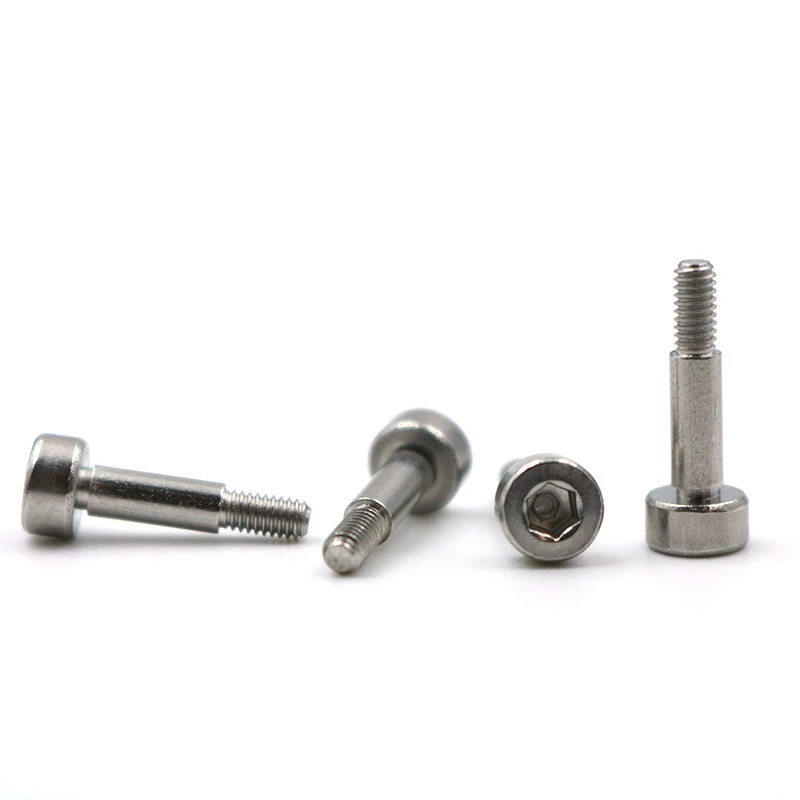

2-56 unzanglamaydigan po'latdan yasalgan olti soket boshibir milli elka atrofida ishlab chiqilgan aniq mahkamlagich. Bu joylashtirish, cheklash yoki maxsus mexanik xususiyatlarni talab qiladigan qo'llanmalar yig'ish uchun mos keladi. Quyida uning shaxsiy talablarining batafsil tavsifi.
1. Asosiy parametr talablari
Mavzu spetsifikatsiyasi: 2-56 ACC.
Material: 304/316 da zanglamaydigan po'latdan yasalgan zangra qarshilik darajasi ko'rsatilgan. Titan qotishmasi va qotishmali po'lat kabi materiallar ham mavjud.
Sirtni davolash: Uylanish, nikel plitalari, elektrotali, ptfe qoplamalari va boshqalar.
II. Tarkibiy xususiyatlar
Bosh dizayn
Hexagon soket xususiyatlari: 0,05 "yoki sozlash mumkin.
Bosh diametri: standart 4.,0 mm (sozlanishi).
Bosh balandligi: 2,0 mm (Xexoasgonning rozetkasiga mos bo'lishi kerak).
Elka / kauchuk elka
Parlatiq tayoq diametri: ph2.5mm ± 0,02mm (asosiy ipeteridan kattaroq bo'lishi kerak).
QADAMLIK HOZIR: 1,5 mm (bag'rikenglik ± 0,05mm talab qilinadi).
Stop vazifasi: mexanik to'xtash joyi sifatida harakatlanadigan qadam yuzasi va ip o'rtasidagi silliq o'tishni ta'minlaydi.
Ip uzunligi: Majlis talablariga muvofiq sozlash (masalan, 5m, 8mm, 8mm va boshqalar).
Umumiy uzunlik: Belgilangan (masalan, 12mm, shu jumladan bosh, parlatilgan novda va tishli komponentlar).
III. Asosiy jarayon talablari
Bardoshlik standartlari: Pirojiqlangan novda: H7 bardoshlik.
Mavzu: ANSI B1.1 standartiga mos keladi, GO / Yo'q Go Go o'lchagichni tekshirish.
Konsentriklik: parlatilgan novda va iplar 0,03mm dan kam yoki unga teng bo'lgan o'qi.
Sirt qoplamasi: POLIY TOK: 0,8 mmm dan kam yoki unga teng (ko'zgu burilish yoki silliqlash). Istaklangan: 1,0 mkm dan kam yoki teng.
Issiqlikni tozalash: agar kerak bo'lsa, qattiqlikni ko'rsating (masalan, 316 zanglamaydigan po'lat eritmasi, HRC 22-28).
IV. Sinash va sertifikatlash
To'liq tekshirish uchun ma'lumotlar: o'lchovli bag'rikenglik, ipga borish / yo'q, sirt kamchiliklari (yoriqlar / burmalar).
Xotin tekshiruvi Tasvir: Tuz püskürtmen testi (masalan, 48 soat neytral tuz purkagi), moddiy spektral tahlili.
Sertifikatlashtirish: Moddiy sifatli test hisobotini (MTC) va test hisobotini (masalan, 700MPA dan katta yoki teng) yoki undan katta yoki unga teng bo'lgan mexanik xususiyatlarni taqdim eting.
V. Qadoqlash va etkazib berishni qadoqlash usuli: Blister patnis (antiperiyaga qarshi), vakuum sumkasi (antiumga qarshi) yoki mijozning talablariga binoan.
Yorliqni identifikatsiyalash: partiya raqami, materiallar, texnik xususiyatlar, miqdor.
Minimal buyurtma miqdori: 500-1000 dona (Kichik sinov uchun muzokara olib boriladi).
Qo'rg'oshin vaqt: 15-20 kun (mog'or / jarayonni tasdiqlash uchun).
VI. Qaydlar
Maxsus talablar: agar yuqori haroratli / korroziy muhitda ishlatilsa, qo'shimcha xabarnoma, material yoki jarayonni sozlash uchun talab qilinadi.
Tasvirni tasdiqlash: asosiy o'lchamlarga ega kapika yoki sxema tavsiya etiladi.
Prototip bosqichlari: 3-5 namunalar o'lchamlari va funktsionalligini tekshirish uchun taqdim etiladi.
Yuqoridagi ma'lumotni yanada takomillashtirish stsenariysi (masalan, tibbiy asbob-uskunalar, aniq asboblar) asosida aniqlash mumkin. Yetkazib berish talablari va montaj usuli kabi etkazib beruvchilar tafsilotlari bilan aloqa qilish tavsiya etiladi (masalan, aralashish moslamasi sayqallangan novdasni bag'rikenglikni o'zgartirishni talab qiladi).
