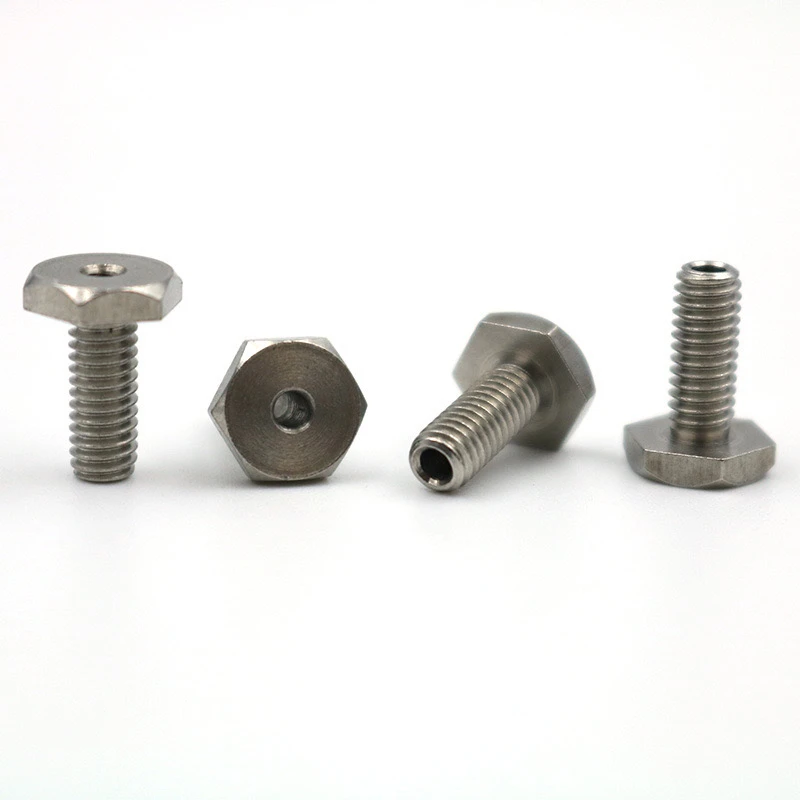

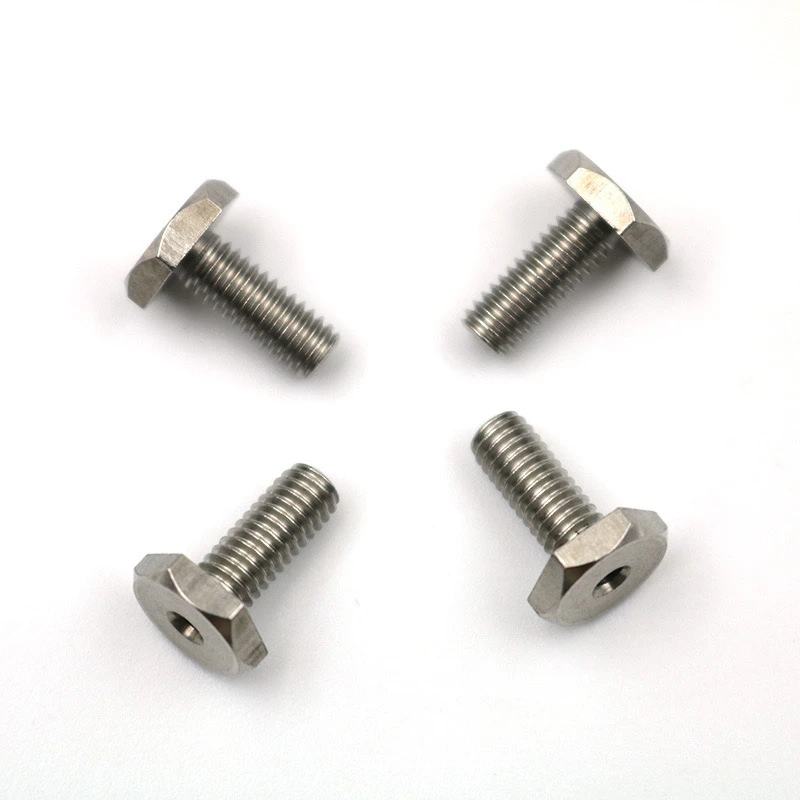

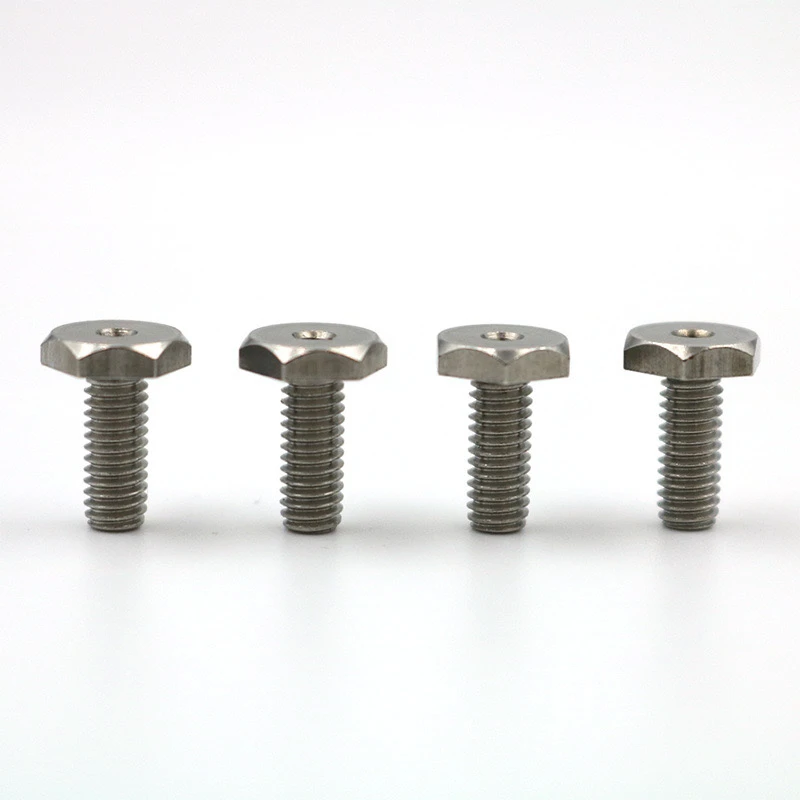

303 zanglamaydigan po'latnostandart burilish qismlari (tashqi oltida / /Ichki / tashqi / ichi bo'sh vintlardek) maxsus mo'ljallangan mahkamlagichlar. Quyida professionalizm va amaliyligini hisobga olgan holda, uning batafsil ma'lumotlari tavsifi keltirilgan.
1. Core Corlash parametrlari
Moddiy talablar
Zanglamaydigan po'latdan yasalgan po'lat (oson-kesish tur) va moddiy hisobot talab qilinadi.
Ixtiyoriy qo'shimcha davolanish: korroziyalarga chidamliligini oshiradigan passivatsiya
Tarkibiy tur
Tashqi olti kunlik bosh: keng kvartiralar bo'ylab kenglik
Ichki / tashqi mavzu: Mavzu (metrik / imperial / Amerika standart), aniqlik darajasi (6H / 6g)
Ichi bo'sh dizayni: teshik ichki diametrli, devor qalinligidagi bardoshlik
Asosiy o'lchamdagi bardoshlik
Tashqi diametri: ± 0,05mm (burilish qismlari)
Uzunlik: ± 0,1mm (50 mm dan kam), ± 0,2mm (> 50mm)
CoXuxmycial: 0,03mm dan kam yoki unga teng (ichi bo'sh vintlar uchun maxsus belgi kerak)
Sirtni davolash
Odatiy: tabiiy parlatish (0,8 mmm)
Ixtiyoriy: nikel plitkalari (5-10 mm), elektrolitik parlatish (tibbiy sinf)
II. Nostandart dizayn bo'yicha eslatmalar
Mavzular uchun maxsus talablar
Nostandart tish turlari uchun kesishma chizmalar talab qilinadi
Orqa kesish shkafining o'lchami ichki ko'r teshiklar uchun belgilanishi kerak (tavsiya etilgan maydondan 1,5 baravar ko'p)
Mexanik xususiyatlar
500MPA dan katta yoki teng bo'lgan kuchlanish kuchi (oldindan ogohlantirish talab qilingan bo'lsa)
Bosh torme testi (DIN 912 standart yoki mijozning belgilangan qiymatiga ko'ra)
Ichi bo'sh tuzilishni tekshirish
Oqim sinovi (suyuqlik qismlari bosim darajasini berish kerak)
Devorning qalinligi ultratik sinov to'g'risidagi hisobot (ixtiyoriy)
III. Ishlab chiqarish va sifatni tekshirish jarayoni
Qayta ishlash texnologiyasi
Tirish: CNC Shveytsariya mashinasi (ph3-20mm kichik qismlari uchun mos)
Ipni qayta ishlash: o'lish / eksteyoz qolip (tashqi tishlar), tegish / iplar (ichki tishlar)
Sifatni boshqarish
To'liq tekshirish uchun narsalar: bosh o'lchamdagi, iplar Go / Yo'q Go o'lchagichi (Go / Yo'q)
Tekshirish Tekshirish buyumlari: Tuz püskürtmen testi (72h neytral tuz purkagi), qattiqlik (HRB 70-90)
Hujjatni etkazib berish
Kerakli: Moddiy sertifikatlash, o'lchov inspektsiyasi to'g'risidagi hisobot, sirtni davolash jarayoni varaqasi
Ixtiyoriy: 3D rasmlari (qadam formati), ppi funktsiyasi (avtomobilsozlik sanoati)
IV. Oddiy dastur stsenariylari
Tibbiy asboblar: Diversiya quvurlari uchun ichi bo'sh vintlardir (elektrolitik pardasent talab qilingan)
Avtomatlashtirish uskunalari: Sero mot mot mot mot mot mot motchini o'rnatish uchun
Yarimo'tkazgichlar: ultra baland tozalik 303 zanglamaydigan po'latdan yaylovlar (davolash vakuum demoscation davolash)
V. Kotirovka ko'rsatmalar
Minimal buyurtma miqdori: 50-100 dona (sinov ishlab chiqarish). 1000 dan ortiq donadan ko'proq vaqt davomida ochilishi mumkin
Yetkazib berish muddati: 7-15 kun (murakkablikka qarab)
Mold to'lovi: normal tish turi / maxsus shakllangan tuzilishni alohida hisoblash kerak
Namuna yoki CAD-ning rasmlarini taqdim etish tirnoq jarayonini tezlashtirishi mumkin. Murakkab qismlar uchun qabul qilish mezonlarini aniqlashtirish uchun texnik shartnomasini imzolash tavsiya etiladi.
Yuqoridagi qatlamli tahlil orqali bunday nostandart qismlarning funktsional qismlari va dizayn chegaralari tezda tushunish mumkin, bu muhandislik tanlash yoki moslashtirish uchun qulaydir.
